contoh topologi voIP satu desa

klik untuk memperbesar.

infrastruktur jaringan:

1 server                                                        - kabel straight
1 hub                                                            - kabel phone
1 router                                                         -kabel koneksi
3 switch
1 ip phone
1 home voIP
1 analog phone




sebelum menggunakan voIP perlu dikeahui ada beberapa kelebihan dan kekuranganya

Keunggulan dari VoIP adalah:

1.Biaya yang murah karena penekanan utama dari VoIP adalah biaya. Dengan dua lokasi yang terhubung oleh internet sehingga biaya percakapan menjadi sangat rendah. Biaya lebih rendah untuk sambungan jarak jauh.

2.Memanfaatkan infrastruktur jaringan data yang sudah ada untuk suara. Berguna jika perusahaan sudah mempunyai jaringan. Jika memungkinkan jaringan yang ada bisa dibangun jaringan VoIP dengan mudah. Tidak diperlukan tambahan biaya bulanan untuk penambahan komunikasi suara.

3.Penggunaan bandwidth yang lebih kecil daripada telepon biasa. Dengan majunya technologi penggunaan bandwidth untuk voice sekarang ini menjadi sangat kecil. Tehnik pemampatan data memungkinkan suara hanya membutuhkan sekitar 8kbps bandwidth.

4.Memungkinkan digabung dengan jaringan telepon lokal yang sudah ada. Dengan adanya gateway bentuk jaringan VoIP bisa disambungkan dengan PABX yang ada dikantor. Komunikasi antar kantor bisa menggunakan pesawat telepon biasa.

5.Berbagai bentuk jaringan VoIP bisa digabungkan menjadi jaringan yang besar. Contoh di Indonesia adalah VoIP Gaharu Sejahtera.

6.Variasi penggunaan peralatan yang ada, misal dari PC sambung ke telephone biasa, IP phone handset

Kelemahan dari VoIP :

1.Kualitas suara tidak sejernih Telkom. Merupakan efek dari kompresi suara dengan bandwidth kecil maka akan ada penurunan kualitas suara dibandingkan jaringan PSTN konvensional. Namun jika koneksi internet yang digunakan adalah koneksi internet pita-lebar / broadband seperti Telkom Speedy, maka kualitas suara akan jernih - bahkan lebih jernih dari sambungan Telkom dan tidak terputus-putus.

2.Ada jeda dalam berkomunikasi. Proses perubahan data menjadi suara, jeda jaringan, membuat adanya jeda dalam komunikasi dengan menggunakan VoIP. Kecuali jika menggunakan koneksi Broadband (lihat di poin atas).

3.Regulasi dari pemerintah RI membatasi penggunaan untuk disambung ke jaringan milik Telkom.

4.Jika belum terhubung secara 24 jam ke internet perlu janji untuk saling berhubungan.

5.Jika memakai internet dan komputer dibelakang NAT (Network Address Translation), maka konfigurasi khusus untuk membuat VoIP tersebut berjalan.

6.Tidak pernah ada jaminan kualitas jika VoIP melewati internet.

7.Peralatan relatif mahal. Peralatan VoIP yang menghubungkan antara VoIP dengan PABX (IP telephony gateway) relatif berharga mahal. Diharapkan dengan makin populernya VoIP ini maka harga peralatan tersebut juga mulai turun harganya.

8.Berpotensi menyebabkan jaringan terhambat/Stuck. Jika pemakaian VoIP semakin banyak, maka ada potensi jaringan data yang ada menjadi penuh jika tidak diatur dengan baik. Pengaturan bandwidth adalah perlu agar jaringan di perusahaan tidak menjadi jenuh akibat pemakaian VoIP.

9.Penggabungan jaringan tanpa dikoordinasi dengan baik akan menimbulkan kekacauan dalam sistem penomoran.

voIP

VOIP

Pengertian  VoIP ( Voice over Internet Protocol )

Voice over Internet Protocol adalah Teknologi yang menjadikan media internet untuk bisa melakukan komunikasi suara jarak jauh secara langsung. Sinyal suara analog, seperti yang anda dengar ketika berkomunikasi di telepon diubah menjadi data digital dan dikirimkan melalui jaringan berupa paket-paket data secara real time.

Dalam komunikasi VoIP, pemakai melakukan hubungan telepon melalui terminal yang berupa PC atau telepon biasa. Dengan bertelepon menggunakan VoIP, banyak keuntungan yang dapat diambil diantaranya adalah dari segi biaya jelas lebih murah dari tarif telepon tradisional, karena jaringan IP bersifat global. Sehingga untuk hubungan Internasionaldapat ditekan hingga 70%. Selain itu, biaya maintenance dapat di tekan karena voicedan data networkterpisah, sehingga IP Phone dapat di tambah, dipindah dan di ubah. Hal ini karena VoIP dapat dipasang di sembarang ethernet dan IP address, tidak seperti telepon konvensional yang harus mempunyai port tersendiri di Sentral atau PBX (Private branch exchange).

Cara Kerja VOIP

Prinsip kerja VoIP adalah mengubah suara analog yang didapatkan dari speaker pada Komputer menjadi paket data digital, kemudian dari PC diteruskan melalui Hub/ Router/ ADSL Modem dikirimkan melalui jaringan internet dan akan diterima oleh tempat tujuan melalui media yang sama. Atau bisa juga melalui melalui media telepon diteruskan ke phone adapter yang disambungkan ke internet dan bisa diterima oleh telepon tujuan.

Untuk Pengiriman sebuah sinyal ke remote destination dapat dilakukan secara digital yaitu sebelum dikirim data yang berupa sinyal analog diubah ke bentuk data digital dengan ADC (Analog to Digital Converter), kemudian ditransmisikan, dan di penerima dipulihkan kembali menjadi data analog dengan DAC (Digital to Analog Converter). Begitu juga dengan VoIP, digitalisasi voice dalam bentuk packets data, dikirimkan dan di pulihkan kembali dalam bentuk voice di penerima. Format digital lebih mudah dikendaika, dalam hal ini dapat dikompresi, dan dapat diubah ke format yang lebih baik dan data digital lebih tahan terhadap noise daripada analog.

Bentuk paling sederhana dalam sistem VoIP adalah dua buah komputer terhubung dengan internet. Syarat-syarat dasar untuk mengadakan koneksi VoIP adalah komputer yang terhubung ke internet, mempunyai sound card yang dihubungkan dengan speaker dan mikropon. Dengan dukungan software khusus, kedua pemakai komputer bisa saling terhubung dalam koneksi VoIP satu sama lain. Bentuk hubungan tersebut bisa dalam bentuk pertukaran file, suara, gambar. Penekanan utama dalam VoIP adalah hubungan keduanya dalam bentuk suara.

Pada perkembangannya, sistem koneksi VoIP mengalami evolusi. Bentuk peralatan pun berkembang, tidak hanya berbentuk komputer yang saling berhubungan, tetapi peralatan lain seperti pesawat telepon biasa terhubung dengan jaringan VoIP. Jaringan data digital dengan gateway untuk VoIP memungkinkan berhubungan dengan PABX atau jaringan analog telepon biasa. Komunikasi antara komputer dengan pesawat (extension) di kantor adalah memungkinkan. Bentuk komunikasi bukan Cuma suara saja. Bisa berbentuk tulisan (chating) atau jika jaringannya cukup besar bisa dipakai untuk Video Conference. Dalam bentuk yang lebih lanjut komunikasi ini lebih dikenal dengan IP Telephony yang merupakan komunikasi bentuk multimedia sebagai kelanjutan bentuk komunkasi suara (VoIP). Keluwesan dari VoIP dalam bentuk jaringan, peralatan dan media komunikasinya membuat VoIP menjadi cepat popular di masyarakat umum.

Kelebihan VoIP
Biaya lebih rendah untuk sambungan langsung jarak jauh. Untuk dua lokasi yang terhubung dengan internet dan memanfaatkan VoIP, maka biaya percakapan menjadi sangat rendah.
Memanfaatkan infrastruktur jaringan data yang sudah ada. Berguna jika  sebuah instansi sudah mempunyai infrastrktur jaringan. Jika memungkinkan, jaringan yang ada bisa dibangun jaringan VoIP dengan mudah. Tidak diperlukan tambahan biaya bulanan untuk penambahan fasilitas VoIP.
Penggunaan  bandwidth  yang kecil.  Dengan  majunya  teknologi, penggunaan bandwidth untuk voice sekarang ini menjadi sangat kecil.
Memungkinkan digabung dengan jaringan telepon lokal yang sudah ada. Dengan adanya gateway bentuk jaringan VoIP bisa disambungkan dengan PABX (Private Automated Branch exchange) yang ada dikantor. Komunikasi antar kantor bisa menggunakan pesawat telepon biasa.
VoIP bisa dibuat menjadi jaringan yang besar. Sebagai contoh di Indonesia adalah VoIP Rakyat.
Variasi penggunaan peralatan yang ada, misal dari PC, IP Phone, telepon konvensional dan smartphone.

Kekurangan VoIP
Kualitas suara tidak sejernih telepon konvensional. Hal ini adalah efek dari kompresi suara dengan bandwidth kecil maka akan ada penurunan kualitas suara dibandingkan jaringan Public Switched Telephone Network (PSTN) konvensional.
Ada jeda (delay) dalam berkomunikasi. Proses perubahan data menjadi suara dan jeda jaringan, membuat adanya jeda dalam komunikasi yang  menggunakan VoIP.
Peralatan relatif mahal. Peralatan VoIP yang menghubungkan antara VoIP dengan PABX relatif berharga mahal. Diharapkan dengan makin populernya VoIP ini maka harga peralatan tersebut juga mulai turun harganya.
Jika pemakaian VoIP semakin banyak, maka jaringan data yang ada menjadi penuh, dan jika tidak diatur dengan baik akan menyebabkan kegagalan dalam komunikasi.
Sistem Operasi VoIP Server (Open Source)

1. Trixbox
2. FreePBX
3. Elastix
4. Asterisk
5. Briker IPPBX
6. Aplikasi VoIP Client
7. Zoiper
8. X-Lite
9. 3CX Phone
10. Ekiga
11. Yate Client

Setelah penjelesan panjang lebar diatas menganai VoIP Server, admin bakalan ngebangun VoIP Server menggunakan Trixbox dan VoIP Client menggunakan Zoiper dan 3CX Phone.

Apa itu Trixbox ?


Trixbox (Asterisk@home) adalah VoIP Phone System yang berbasiskan sistem open source PBX (private Brance Excange) yang ketika sekali di-install kepad suatu PC dengan interface yang sesuai maka akan dapat di gunkan sebagai full feature PBX untuk pengguna rumahan, lembaga, dan lain sebagainya. Trixbox sangat terkenal karena mengkombinasikan paket-paket Open Source Telepon terbaik yang disertakan di dalam sistem operasi tersebut. Dahulu seorang user dituntut untuk menjadi seorang programmer jika ingin mengimplementasikan VoIP karena User Interface yang tidak Friendly. oleh karena itu untuk mengatasi masalah seperti itu diluncurkannya Trixbox dengan penggunaan yang sangat mudah karena menu utama yang berbasiskan web browsure untuk menkonfigurasi dan mengatur sistem, serta pasket-paket untuk VoIP Server dijadikan dalam satu bundle dengan operating system CentOS sehingga menjadi sistem Trixbox CE. Trixbox dibuat oleh Andrew Gillis pada bulan november 2004 dengan tujuan untuk membuat para pengguna komputer biasa dapat menggunakan secara maksimal Asterisk PBX system tanpa dibutuhkannya pengajar atau pengetahuan lebih mengenai VoIP. Sebelumnya Trixbox menggunakan nama Asterisk@home, namun dikarenakan Asterisk merupakan nama dagang dari perusahaan Digium.Ltd dan @home tidak sesuai dengan fungsionalitas dari Trixbox yang dapat melayani lebih dari sekedar pengguna rumahan atau bisnis sekala kecil dan menengah.

Trixbox menggunakan komponen-komponen berikut:

1. Sistem Operasi : CentOS Linux
2. Database : MySQL
3. VoIP Server : Asterisk
4. Tampilan GUI : FreePBX

                                                          Tahapan Installasi Trixbox

Untuk installasi trixbox bisa langsung di install di PC/Server/Laptop atau VirtualBox/VMware.

Pertama siapkan file installasi Trixbox, bisa di download http://www.fonality.com/support/software-download : Download Trixbox. Untuk langkah-langkah burnning file iso ke cd dan ubah booting lewat bios, admin skip aja, admin anggap udah pada bisa semua, hehe..

Tampilan pertama yang muncul ketika installasi Trixbox. Tekan ENTER untuk melanjutkan proses installasi.

Tahapan selanjutnya muncul tampilan Keyboard Type, pilih us, pilih OK.

Tahapan selanjutnya muncul tampilan Time Zone Selection, pilih System clock uses UTC, pilih Asia/Jakarta, pilih OK.

Tahapan selanjutnya muncul tampilan Root Password, masukan password root, misal 123456, pilih OK.

Tahapan selanjutnya muncul tampilan Package Installation,tunggu beberapa menit hingga selesai sampai reboot sendiri.

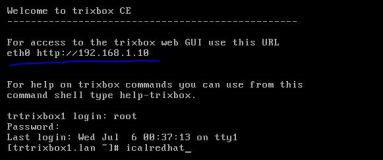

Setelah proses installasi selesai, maka tahapan selanjutnya muncul tampilan Welcome to Trixbox CE. Silahkan login menggunakan user: root , dan password root yang tadi telah di buat yaitu: 123456. Trixbox sendiri secara default menggunakan sistem dhcp. jadi ketika trixbox yang anda install tidak ada ip addressnya seperti pada gambar gak perlu khawatir, tinggal setting ip address trixbox secara manual. Jika trixbox anda sudah mendapatkan ip address secara dhcp (otomatis) dari router pada jaringan anda tinggal lanjut pada ketahapan selanjutnya yaitu konfigurasi trixbox…

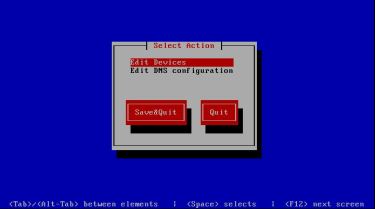

Setelah login pada sistem trixbox, kemudian ketik perintah system-config-network untuk mengkonfigurasi ip address. Setelah itu bakan muncul tampilan seperti berikut: pilih Edit Device, tekan Enter.

Tahapan selanjutnya muncul tampilan Select A Device, pilih device yang ada eth0 (eth0), tekan Enter. awas jangn di save dulu ya.

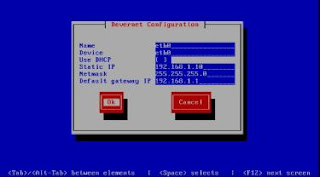

Tahapan selanjutnya muncul tampilan Devernet Configuration. Sesuaikan ip address dengan jaringan anda. pilih OK.
ip address: 192.168.1.10
netmask : 255.255.255.0
gateway: 192.168.1.1

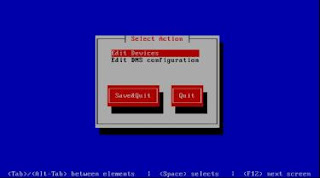

Tahapan selanjutnya pada Select A Device kemudian pilih Save aja.

Tahapan selanjutnya pada Select Action, pilih Edit DNS Configuration,tekan Enter.

Tahapan selanjutnya muncul tampilan DNS Configuration, masukan ip dns dan hostname trixbox, pilih OK.

Tahapan selanjutnya pada Select Action, pilih Save&Quit. Setelah itu reboot/restart trixbox.

Tahapan installasi Server Trixbox sudah selesai dan siap untuk dikonfigurasi lewat webconfig.

Tahapan Konfigurasi Server Trixbox

Konfigurasi server Trixbox lewat web browser pengguna dengan memasukan ip address trixbox pada address bar browser. Kemudian pilih User mode [switch] untuk masuk ke mode administrator trixbox.

Masukan username: maint dan password: password. Pilih Log In.

Setelah berhasil login kedalam mode administrator, Kemudian setting/tambahkan extension (nomor telpon yang bisa diguakan oleh client/pengguna). Pilih PBX >> PBX Settings >> Extensions >> Device: Generic SIP Device >> Submit.

Tahapan selanjutnya muncul tampilan Add SIP Extension, masukan (sesuai yang diinginkan) :

User Extension : 1001 (nomor telpon)

Display Name : A (Nama register)

Secret : 1001 (password)

Status voicemail : Enable

Voicemail password : 1001

VmX Locater : Enable

Use When : unavailable , busy , standard voicemail prompts.

Pilih Submit >> Apply Configuration Changes.

Tahapan selanjutnya pada tampilan Apply Configuration Changes, pilih Continue with reload.

Berikut contoh Extersion yang sudah admin buat.

Tahapan Konfigurasi VoIP Client (Desktop)

Aplikasi VoIP Client (Desktop) yang digunakan oleh admin adalah Zoiper.

Tambahkan account pada aplikasi Zoiper, pilih Settings >> Create a new account.

Muncul tampilan Account Wizard, pilih SIP.

Masukan user extension yang sudah di buat pada server trixbox beserta password extension dan alamat ip address trixbox.

Zoiper sudah dikonfigurasi dan siap digunakan untuk menelpon sesama extension yang ada pada server trixbox.

Tahapan Konfigurasi VoIP Client (Smartphone)

VoIP Client yang digunakan untuk smartphone bisa juga menggunakan Zoiper.

Telpon dari Zoiper Desktop Ke Zoiper Smartphone.

sekian pembahasan tentang instalasi dan konfigurasi voip server menggunakan server trixbox, semoga bisa bermanfaat.

4.1.3 Mencoba menyajikan bagian bagian komunikasi video dan audio video

Mencoba menyajikan bagian bagian komunikasi video dan audio video

KOMUNIKASI VIDEO

Komunikasi video adalah suatu alat komunikasi yg dapat ditangkap melalui visual atau penglihatan  ,komunikasi memungkinkan semua orang untuk bertemu pada saat yang sama tidak peduli zona waktu, komunikasi video memungkinkan anda untuk melakukan sesuatu tanpa harus bertemu dengan si received atau si penerima, anda bisa mengirim  dan menyampaikan sebuah informasi kepada siapa pun dengan cepat ,  contoh : seperti televisi/TV ,misalkan ada sebuah acara berita atau NEWS, yang menyampaikan hasil informasi yang mereka dapatkan ,dan dapat di beri taukan kepada siapapun secara visual atau video, dengan menggunakan media komunikasi video.

Manfaat Komunikasi Video

Manfaat dari komunikasi video dapat ditemukan dalam industri yang berbeda , seperti militer , pendidikan , kesehatan ( telemedicine ) , administrasi , masyarakat , pendidikan profesional , perpustakaan dan materi pelajaran tertentu .

Dengan berkembangnya zaman, sekarang media komunikasi video bisa juga kita gunakan dengan koneksi internet yang tersedia saat ini, misalakan kita ingin chatting dengan menggunakan video call, kita bisa menggunakan fasilitas video call yang tersedia banyak di internet, misalnya Skype, dengan menggunakan ini anda bisa melakukan dan menghubungi siapapun untuk berkomunikasi dengan anda dengan menggunakan media komunikasi video.

KOMUNIKASI VIDEO AUDIO

Media berarti wadah atau sarana. Dalam bidang komunikasi , istilah media yang sering kita sebut sebenarnya adalah penyebutan singkat dari media komunikasi. Media komunikasi sangat berperan dalam mempengaruhi perubahan masyarakat. Televisi dan radio adalah contoh media yang paling sukses menjadi pendorong perubahan. Audio-visual juga dapat menjadi media komunikasi. Penyebutan audio-visual sebenarnya mengacu pada indra yang menjadi sasaran dari media tersebut. Media audio-visual mengandalkan pendengaran dan penglihatan dari khalayak sasaran (penonton). Produk audio-visual dapat menjadimedia dokumentasi dan dapat juga menjadi media komunikasi. Sebagaimedia dokumentasi tujuan yang lebih utama adalah mendapatkan fakta dari suatu peristiwa. Sedangkan sebagai media komunikasi, sebuah produk audio-visual melibatkan lebih banyak elemen media dan lebih membutuhkan perencanaan agar dapat mengkomunikasikan sesuatu. Film cerita, iklan, mediapembelajaran adalah contoh media audio-visual yang lebih menonjolkan fungsikomunikasi. media dokumentasi sering menjadi salah satu elemen dari media komunikasi. Karena melibatkan banyak elemen media, maka produk audio-visual yang diperuntukkan sebagai media komunikasi kini sering disebut sebagai multimedia.

Manfaat Komunikasi Video

• Dapat digunakan untuk menyampaikan informasi tanpa harus bertemu dengan si penerima
• Dapat digunakan untuk berkomunikasi dengan orang atau beberapa orang dalam jarak yang jauh tanpa mengenal waktu
• Dapat digunakan sebagai media pembelajaran bagi guru dalam menyampaikan materi pelajaran

4.1.2 Mencoba menyajikan bagian komunikasi audio dan menyebutkan fungsinya

Mencoba menyajikan bagian komunikasi audio dan menyebutkan fungsinya

komunikasi audio adalah komunikasi yang dilakukan oleh pengirim pesan melalui media berbasis audio untuk menyampaikan atau bertukar informasi baik verbal maupun nonverbal kepada penerima pesan.

Macam-Macam Audio Pada Komunikasi Data

• Audio visual Perangkat sound sistem yang dilengkapi dengan penampilan gambar, biasanya digunakan untuk presentasi, home theater, dan sebagainya.
• Audio Streaming istilah yang dipergunakan untuk mendengarkan siaran secara live melalui Internet. Berbeda dengan cara lain, yakni mendownload file dan menjalankannya di komputer kita bila download-nya sudah selesai, dengan streaming kita dapat mendengarnya langsung tanpa perlu mendownload file-nya sekaligus. Ada bermacam-macam audio streaming, misalnya Winamp (mp3), RealAudio (ram) dan liquid radio.
• Audio response Suara yang dihasilkan oleh komputer. Output pembicaraan yang dihasilkan komputer untuk menanggapi input jenis khusus, misalnya permintaan nomor telepon.
• Audio Oscillator Merupakan produk dari perusahaan Hewlett Packard yang pertama. Produk ini digunakan oleh Walt Disney Studios dalam pembuatan filmnya yang berjudul Fantasia.
• Audio Modem Riser Sebuah kartu plug-in untuk motherboard Intel yang memuat sirkuit audio dan atau sirkuit modem. AMR memuat fungsi-fungsi analog (kode-kode) yang dipelukan untuk operasi modem dan atau audio.

Sebagaimana bentuk komunikasi lainnya, komunikasi audio juga memiliki beberapa fungsi, diantaranya adalah:

1.Menyampaikan informasi

Sebagaimana bentuk atau konteks komunikasi lainnya, fungsi komunikasi audio yang pertama adalah untuk menyampaikan informasi. Hal ini dapat kita temui di supermarket tentang promo yang sedang berlaku, bandara terkait dengan informasi keberangkatan dan kedatangan, presentasi dalam rapat skala besar, dan lain sebagainya.

2.Mengirim makna

Media berbasis audio merupakan saluran informasi tambahan yang dapat digunakan untuk menyampaikan atau mengirimkan makna kepada penerima pesan. Komunikasi yang dilakukan melalui media berbasis audio dapat membantu dalam proses penyajian informasi sehingga jika makna yang terkandung dalam suatu informasi dirasa tidak jelas hanya dengan menggunakan informasi visual, maka komunikasi audio dapat memberikan penjelasan terkait informasi yang disajikan. Hal ini dapat diterapkan misalnya dalam bidang komunikasi bisnis.

3.Mempengaruhi sikap

Media berbasis audio juga seringkali digunakan dalam kegiatan ekonomi atau komunikasi pemasaran. Media berbasis audio biasanya digunakan sebagai salah satu bagian dari strategi pemasaran produk baru ataupun strategi komunikasi pemasaran yang efektif menurut para ahli. Harapannya adalah konsumen dapat tertarik dan kemudian bersedia membeli produk yang ditawarkan.

4.Memobilisasi massa

Komunikasi yang dilakukan melalui media berbasis audio seringkali diterapkan untuk memobilisasi massa khususnya dalam bidang komunikasi politik. Pada berbagai pesta demokrasi di Indonesia baik Pilkada, Pileg atau Pilpres, akan kita temui berbagai peristiwa yang bertujuan untuk memobilisasi massa untuk datang ke tempat kampanye atau  turut serta dalam kampanye. Berbagai janji politik yang disampaikan melalui pidato yang berapi-api atau dihadirkannya grup band ternama merupakan cara-cara yang digunakan untuk memobilisasi massa dengan harapan saat pemilihan tiba mereka akan terpilih.

5.Pembelajaran

Sebagai salah satu media komunikasi politik, komunikasi melalui media berbasis audio dapat juga diterapkan dalam bidang pendidikan atau komunikasi pembelajaran dan  sekaligus merupakan salah satu ciri-ciri media pembelajaran. Berbagai macam media pembelajaran yang berbasis audio dapat digunakan oleh peserta didik yang sesuai dengan gaya belajar yang dimiliki oleh peserta didik. Misalnya, beberapa peserta didik dapat menyerap ilmu atau pelajaran dengan lebih baik melalui pendengaran dibandingkan dengan membaca sebuah buku teks.

6.Menambah sensasi realitas

Komunikasi yang dilakukan melalui media berbasis audio dapat menambah sensasi realitas. Asosiasi budaya dengan musik memungkinkan kita untuk menyampaikan emosi, periode waktu, lokasi geografis, dan lain sebagainya. Perlu dipahami bahwa makna mungkin akan berbeda dalam budaya yang berbeda.

7.Membentuk persepsi atau daya imaji

Komunikasi yang dilakukan melalui media berbasis audio seperti radio misalnya dapat membentuk persepsi pendengarnya. Hal ini diulas secara mendalam dalam teori jarum hipodermik yang merupakan teori efek media massa  pertama yang berusaha menjelaskan efek media massa terhadap khalayak massa. Teori jarum hipodermik yang dicetuskan oleh Harold Lasswell mengasumsikan bahwa pesan media seperti peluru yang ditembakkan ke dalam kepala khalayak. Contoh penerapan teori ini adalah efek disiarkannya sandiwara radio yang berjudul War of the Worlds yang menceritakan serangan alien yang mengancam kehidupan manusia di Bumi. Siaran ini mengakibatkan orang berbondong-bondong keluar rumah untuk menyelamatkan diri dan negara dalam berada dalam keadaan kacau akibat siaran radio ini.

8.Mengarahkan perhatian

Komunikasi yang dilakukan melalui media berbasis audio dapat mengarahkan perhatian pada peristiwa atau kejadian tertentu. Misalnya, suara sirine patroli pengawal menandakan bahwa ada pejabat yang  sedang melewati jalan tertentu.

9.Memudahkan komunikasi

Komunikasi yang dilakukan melalui media berbasis audio dapat memudahkan komunikasi itu sendiri. Hal ini dikarenakan orang cenderung memberikan respon lebih baik terhadap kata-kata yang diucapkankan dibandingkan dengan media komunikasi lainnya.

10.Hiburan

Musik yang kita dengar melalui media berbasis audio dapat memberikan rasa nyaman serta rileks setelah kita melewati hari yang panjang dan sibuk dengan segala rutinitas. Musik yang kita dengar bisa melalui radio ataupun berkas dengan format tertentu. Format berkas yang paling populer adalah MP3 karena kemampuannya dalam menyimpan berkas dengan kualitas audio. Selain itu, kita juga mendengar musik melalui komputer atau telepon pintar secara streaming yakni mendengarkan musik melalui internet.

Manfaat Mempelajari Fungsi Komunikasi Audio

Mempelajari fungsi komunikasi audio dapat memberikan beberapa manfaat, diantaranya adalah kita dapat mengetahui dan memahami pengertian komunikasi audio, jenis media berbasis audio, dan fungsi-fungsi komunikasi audio.

Demikianlah ulasan singkat tentang fungsi komunikasi audio. Semoga dapat menambah wawasan dan pengetahuan kita tentang salah satu bentuk komunikasi yaitu komunikasi audio khususnya dan ilmu komunikasi pada umumnya.

4.1.1 Mencoba menyajikan karakteristik aplikasi komunikasi data

Mencoba menyajikan karakteristik aplikasi komunikasi data

DEFINISI KOMUNIKASI DATA

• Komunikasi data ~ pertukaran data (dlm bentuk 1s dan 0s) di antara 2 piranti (dari satu titik ke titik lain) melalui media komunikasi data seperti kabel telefon.
• Rangkaian komunikasi data ~ terdiri dr semua komputer dan peranti yg diperlukan utk berkomunikasi antara satu dan lainnya.
• Telekomunikasi ~ pertukaran informasi melewati jarak tertentu dgn menggunakan peralatan elektronik utk penghantaran, misal telefon, telegraf, televisi.

CONTOH KOMUNIKASI DATA

CIRI-CIRI PENTING KOMUNIKASI DATA

Penyerahan (delivery)

Data harus dihantar ke destinasi yg betul dan diterima oleh peranti atau pengguna yg betul saja.

Akurat (accuracy)

Sistem harus menyerahkan data dengan akurat. Data yg telah diubah atau rusak selama penghantaran dan tidak diperbaiki tidak dapat digunakan.

Tepat waktu (timeliness)

Sistem harus menyerahkan data dalam waktu yg telah ditetapkan. Data yg diserahkan lewat waktu tidak berguna.

                                                  METODE KOMUNIKASI DATA

Simplex

yaitu komunikasi satu arah, pengirim hanya bisa mengirim pesan ke penerima dan tidak dapat menerima pesan && penerima hanya dapat menerima pesan dari pengirim dan tidak dapat mengirim pesan (Contoh : Radio, Televisi, dll)

Half-Duplex

yaitu komunikasi dua arah, pengirim dan penerima masing – masing dapat mengirim dan menerima pesan tetapi secara bergantian (Contoh : Walkie Talkie, Chatting, dll)

Full-Duplex

yaitu komunikasi dua arah seperti Half-Duplex, tetapi penerima dan pengirim dapat mengirim dan menerima pesan secara bersamaan dalam satu waktu (Contoh : Telepon, Video Call, dll)

Klasifikasi Komunikasi berdasarkan Informasi yang dikirim dan diterima :

Komunikasi Audio

yaitu jenis komunikasi yang hanya memungkinkan mengirim dan menerima informasi dalam bentuk suara (Contoh : Radio, Voice Mail, dll)

Komunikasi Video

yaitu jenis komunikasi yang memungkinkan mengirim dan menerima informasi dalam bentuk gambar (Contoh : Big Screen yang menampilkan iklan di kota – kota, dll)

Komunikasi Audio & Video

yaitu komunikasi yang memungkinkan mengirim dan menerima informasi dalam bentuk suara dan gambar sekaligus (Contoh : Televisi, Video Call, dll)

Komunikasi Data

yaitu komunikasi yang mana informasi yang dikirimkan dan diterima berupa data digital (Contoh : Aplikasi Internetworking pada jaringan komputer)

KOMPONEN KOMUNIKASI DATA

• Receiver / Penerima
• Penerima data / informasi yang dikirim oleh sender
• Sender / Pengirim
• Pengirim data / informasi yang selanjutnya akan diterima oleh receiver
• Message / Pesan
• Data yang dikirim oleh sender
• Media Transmisi
• Media yang dibutuhkan oleh data / informasi yang dikirim oleh sender agar sampai ke receiver (Contoh Kabel, udara, dll)

JENIS-JENIS KOMUNIKASI DATA

Terestrial

Menggunakan media kabel dan nirkabel sebagai aksesnya

Satelit

Menggunakan satelit sebagai aksesnya

MANFAAT KOMUNIKASI DATA

Data Sharing

Program Sharing

Device Sharing

Hubungan dengan system yang berbeda

APLIKASI KOMUNIKASI DATA

Pemasaran & penjualan

Transaksi bank

Pesan elektronik (E-Mail)

Directory sevices & Information services

Electronic data interchange (EDI)

Teleconferencing

Cellular telephones (Telepon Cellular)

Electronic commerce (e-commerce)

4.1 Menyajikan karakteristik ragam aplikasi komunikasi data

 Menyajikan karakteristik ragam aplikasi komunikasi data

Karakteristik Komunikasi Data

Komunikasi data adalah pertukaran data antara dua perangkat melalui beberapa bentuk media transmisi seperti kabel kawat. Untuk terjadinya data komunikasi, perangkat harus berkomunikasi menjadi sebuah bagian dari sistem komunikasi, yang terdiri dari kombinasi dari hardware ( peralatan fisik ) dan perangkat lunak ( program ). Efektivitas sistem komunikasi data tergantung pada empat karakteristik yang mendasar: pengiriman, akurasi, ketepatan waktu, dan jitter.

Apa Komunikasi Data

Komunikasi data adalah proses pengiriman dan penerimaan data/informasi dari dua atau lebih device (alat,seperti komputer/laptop/printer/dan alat komunikasi lain)yang terhubung dalam sebuah jaringan. Baik lokal maupun yang luas, sepeti internet.

Tujuan

• Efisiensi pengiriman data dlm jmlh besar (tanpa kesalahan dan ekonomis)
• Memungkinkan penggunaan sistem komputer & peralatan pendukungnya dari jauh (remote computer use)
• Mempercepat penyebaran informasi (Accesbility)
• Mendukung manajemen dlm hal kontrol krn memungkinkan penggunaan sistem komputer secara terpusat maupun tersebar
• Memungkinkan kemungkinan pengelolaan data dan pengaturan data yg ada dlm berbagai macam sistem komputer
• Mengurangi waktu untuk pengolahan data
• Mendapat data langsung dari sumbernya atau memperoleh data bisnis selagi data tersebutdibuat (online)
• Mempercepat penyebaran informasi

Komponen Komunikasi Data

Pesan.

Pesan adalah informasi (data) yang akan dikomunikasikan. Bentuk informasi yang populer adalah teks, angka, gambar, suara, dan video. Pengirim. Pengirimn adalah perangkat yang mengirim pesan. Dalam jaringan komputer yang bertindak sebagai pengirim adalah komputer, server, dll.

Penerima, adalah perangkat yang menerima pesan. Media Transmisi, adalah media perantara yang menjadi jalur fisik dimana pesan akan lewat. Contoh media transmisi: kabel UTP, Coaxial, FO, gelombang radio, dll.Protokol, adalah sekelompok peraturan yang mewakilkan persetjuan antara perangkat komunikasi. Tanpa adanya protokol, dua buah perangkat bisa saja terhubung, namun tidak dapt berkomunikasi.

Karakteristik dasar komunikasi data:

1.Pengiriman

Sistem harus mengirimkan data ke tujuan yang sesuai. Data harus diterima oleh perangkat yang dimaksudkan atau pengguna dan hanya oleh perangkat atau pengguna

2.akurasi

Sistem harus memberikan data yang akurat. Data yang telah diubah dalam transmisi dan meninggalkan sumber,data  yang tidak dikoreksi tidak dapat digunakan.

3.ketepatan waktu

Sistem harus mengirimkan data pada waktu yang tepat. Terlambat nya dikirimkannya data maka tidak akan berguna. Dalam kasus video dan audio, pengiriman waktu yang tepat berarti memberikan data seperti yang diproduksi atau seperti aslinya, dalam urutan yang sama ketika dibuat, dan tanpa penundaan yang signifikan. Semacam ini disebut pengiriman transmisi real-time.

4.jitter
Jitter mengacu pada variasi waktu kedatangan paket. Ini adalah keterlambatan yang tidak merata dalam pengiriman paket audio atau video. Sebagai contoh, mari kita asumsikan bahwa paket video yang dikirim setiap 3D ms. Jika beberapa dari paket datang dengan delay 3D ms dan yang lain dengan delay 4D ms, akan menghasilkan kualitas yang tidak merata dalam video tersebut.

3.1.9 Menganalisis cara kerja komunikasi video dan komunikasi audio video

Cara kerja komunikasi video dan komunikasi audio video

Komunikasi video adalah sebuah bentuk komunikasi yang dilakukan dan terjadinya melalui media video (visual atau gambar). Salah satu contoh komunikasi video yaitu videotron yang menampilkan iklan di kota-kota.

Komunikasi Video adalah sebuah alat komunikasi yang dapat ditangkap melalui visual atau penglihatan. Komunikasi video ini memungkinkan untuk melakukan sesuatu tanpa harus menemui si penerima.

Manfaat Komunikasi Video, yaitu :

Dapat digunakan untuk menyampaikan informasi tanpa harus bertemu dengan si penerima.
Dapat digunakan untuk berkomunikasi dengan orang atau beberapa orang dalam jarak yang jauh.
Dapat digunakan sebagai media pembelajaran bagi guru dalam menyampaikan materi pelajaran. Contohnya : Ruang Guru

Bentuk-bentuk Komunikasi Video :

1.Gambar / Foto
Gambar atau foto adalah bentuk komunikasi video yang paling sering kita jumpai dan paling umum digunakan. Gambar atau foto biasanya dimanfaatkan dalam pembuatan iklan dll..

2. Sketsa
Sketsa adalah komunikasi video dalam bentuk gambar sederhana. Sketsa juga memperjelas sebuah pesan yang dikirim.

3. Diagram
Diagram adalah bentuk komunikasi video yang berbentuk gambar sederhana yang menggunakan garis yang menggambarkan struktur dari obyek tertentu.

4. Bagan
Bagan adalah sebuah komunikasi video yang menyajikan konsep sehingga lebih mudah dicerna oleh si penerima.

5. Grafik
Grafik adalah bentuk komunikasi video yang berupa gambar sederhana yang menggunakan garis, titik, simbol tertentu yang menggambarkan data kuantitatif. Misalnya grafik tentang pertumbuhan.

 Cara Kerja Komunikasi Video : " Misalkan di WhatsApp "

• Menuliskan nomor orang tua, saudara ataupun teman.
• Melakukan panggilan " Video Call "

• Saling berbicara.
• Dan terjadilah interaksi Video pada saat itu

Komunikasi Audio Video adalah sebuah bentuk komunikasi yang dilakukan dan terjadinya melalui media video dan audio. Selain menampilkan visual, bentuk komunikasi ini juga dilengkapi dengan audio (suara). Contoh dari komunikasi audio video adalah Televisi, Video Call, dll.

Cara kerjanya komunikasi audio video itu. menggunakan perantara serta menggunakan pihak ke3

contoh skype

1. terhubung ke jaringan internasional ( internet )

2. menggunakan Aplikasi Skype kemudian saling berteman

3. kemudian lakukan komunikasi dengan video.

4. terjadinya interaksi audio video pada saat itu

3.1.8 Menganalisis fungsi keragaman aplikasi komunikasi data dan cara kerja komunikasi audio

Fungsi keragaman aplikasi komunikasi data dan cara kerja komunikasi audio

KOMUNIKASI DATA

Komunikasi data adalah proses pengiriman informasi diantara dua titik menggunakan kode biner melewati saluran transmisi dan peralatan switching dapat terjadi antara komputer dengan komputer, komputer dengan terminal atau komputer dengan peralatan. Komunikasi data merupakan gabungan dari teknik telekomunikasi dengan teknik pengolahan data.

Secara umum ada dua jenis komunikasi data, yaitu:

1.Melalui Infrastruktur Terestrial

Menggunakan media kabel dan nirkabel sebagai aksesnya. Membutuhkan biaya yang tinggi untuk membangun infrastruktur jenis ini. Beberapa layanan yang termasuk teresterial antara lain: Sambungan Data Langsung (SDL), Frame Relay, VPN MultiService dan Sambungan Komunikasi Data Paket (SKDP).

2.Melalui Satelit

Menggunakan satelit sebagai aksesnya. Biasanya wilayah yang dicakup akses satelit lebih luas dan mampu menjangkau lokasi yang tidak memungkinkan dibangunnya infrastruktur terestrial namun membutuhkan waktu yang lama untuk berlangsungnya proses komunikasi. Kelemahan lain dari komunikasi via satelit adalah adanya gangguan yang disebabkan oleh radiasi gelombang matahari (Sun Outage) dan yang paling parah terjadi setiap 11 tahun sekali.

MODEL KOMUNIKASI

 Komunikasi data berkaitan dengan pertukaran data diantara dua perangkat yang terhubuang secara langsung yang memungkinkan adanya pertukaran data antar kedua pihak.

• Source (sumber) : Alat ini membangkitkan data sehingga dapat ditransmisikan, contoh telepon, personal Computer (PC.
• Transmitter (pengirim): Biasanya data yang dibangkitkan dari sister sumber tidak ditransmisikansecara langsung dalam bentuk aslinya. Sebuah transmitter cukup memindah dan menandai informasi dengan cara yang sama seperti sinyal-sinyal elektromagnetik yang dapat ditransmisikan melewati beberapa sistem transmisi berurutan.
• Sistem transmisi : Berupa jalur transmisi tunggal (single transmission)atau jarinagn komplek(complex network)yang menghubungkan antara sumber dengan tujuan (destination). Tujuan (destination) : menangkap data yang dihasilkan oleh receiver.

Perangkat Audio Pada Komunikasi Data

• Audio CODEC : melakukan fungsi kompresi sinyal audio untuk penghematan bandwidth
• Audio Controller : melakukan fungsi kontrol terhadap pengaruh akustik yang tidak dikehendaki dari speaker terhadap mikropon seperti suara mencuit, echo dan lain-lain.
• Mikropon & Speaker : merupakan perangkat input/output dalam sistem audio Sedangkan komunikasi audio adalah komunikasi yang dilakukan dengan menggunakan lambang verbal atau bahasa yang disampaikan secara lisan.

Prinsip-prinsip komunikasi audio Pada Komunikasi Data

Mengingat komunikasi audio merupakan komunikasi verbal yang diucapkan, maka prinsip penggunaan bahasa sama dengan prinsip-prinsip komunikasi audio. Prinsip Komunikasi Audio adalah sebagai berikut:

Kata-kata adalah simbol dari hal-hal nyata tetapi bukan hal-hal itu sendiri.

Arti terletak dalam diri individu bukan dalam kata-kata.

Semua hal mengalami perubahan, yang tetap adalah perubahan itu sendiri.

Hindari orientasi yang bersifat kaku Keuntungan menggunakan fasilitas komunikasi audio ialah, kita bisa berkomunikasi dengan seseorang dizona yang berbeda atau tempat yang berbeda, tanpa harus berada di zona atau tempat yang bersamaan.

Media Komunikasi Audio pada Komunikasi Data

Media komunikasi audio adalah suatu alat komunikasi yang dapat ditangkap melalui alat pendengaran. Contoh : telepon, radio dan tape recorder.

1. Telepon

Telepon, adalah media komunikasi audio yang digunakan dalam komunikasi antar personal yang banyak digunakan dalam lingkup kantor

2. Radio

• Sistem Radio (Gelombang Analog Audio) satu arah dengan jarak jauh, pada sistem ini bentuk data berupa suara.
• Untuk mengubah suara menjadi signal listrik dengan Frequensi Suara menggunakan peralatan yang disebut mirophone.
• Signal listrik yang dibangkitkan tersebut masih lemah, untuk itu perlu diperkuat dengan menggunakan amplifier.
• Signal suara kemudian dicampur dengan frequensi pembawa (Modulasi).
• Signal modulasi kemudian disalurkan mela-lui kabel Coaxial ke antena lalu dipancarkan.
• Signal modulasi yang dipancarkan, kemudian diterima oleh antena penerima dan disalurkan ke penguat.
• Setelah itu, kemudian signal modulasi dide-modulasi (signal suara dipisah dari signal pembawa).
• Signal suara yang sudah terpisah dari signal pembawa, kemudian diperkuat oleh penguat (amplifier).
• Setelah itu, dirubah menjadi suara oleh perlatan yang namanya Loudspeaker.

Prinsip kerja komunikasi audio adalah menggunakan indra pendengaran.

contoh Radio:

komunikasi audio tidak bisa di lihat seperti media komunikasi visual
