5.3 & 5.4


PENGERTIAN KOMPUTER TERAPAN JARINGAN
pengertian dari komputer terpan jaringan adalah penerapan dari ilmu komputer dan jaringan yang digunakan untuk penyelesaian masalah praktis yang langsung mempengaruhi dan dipakai dalam kehidupan sehari-hari.


Macam dan jenis mikrokontroler populer

Secara umum mikrokontroler terbagi menjadi 3 keluarga besar yang ada di pasaran. Setiap keluarga
mempunyai ciri khas dan karekterisktik sendiri sendiri, berikut pembagian keluarga dalam mikrokontroler:

Keluarga MCS51
Mikrokonktroler ini termasuk dalam keluarga mikrokonktroler CISC. Sebagian besar instruksinya
dieksekusi dalam 12 siklus clock.Salah satu kemampuan dari mikrokontroler 8051 adalah pemasukan sebuah mesin pemroses boolean yang mengijikan operasi logika boolean tingkatan-bit dapat dilakukan secara langsung dan secara efisien dalam register internal dan RAM. Karena itulah MCS51 digunakan dalam rancangan awal PLC (programmable Logic Control).

AVR
Mikrokonktroler Alv and Vegard’s Risc processor atau sering disingkat AVR merupakan mikrokonktroler RISC 8 bit. AVR adalah jenis mikrokontroler yang paling sering dipakai dalam bidang elektronika dan instrumentasi. Secara umum, AVR dapat dikelompokkan dalam 4 kelas. Pada dasarnya yang membedakan masing-masing kelas adalah memori, peripheral dan fungsinya. Keempat kelas tersebut adalah keluarga ATTiny, keluarga AT90Sxx, keluarga ATMega dan AT86RFxx.

PIC
PIC ialah keluarga mikrokontroler tipe RISC buatan Microchip Technology. PIC dibuat pertama kali 1975 untuk meningkatkan performa sistem peningkatan pada I/). Saat ini PIC telah dilengkapi dengan EPROM dan komunikasi serial, UAT, kernel kontrol motor dll serta memori program dari 512 word hingga 32 word. 1 Word disini sama dengan 1 instruki bahasa assembly yang bervariasi dari 12 hingga 16 bit, tergantung dari tipe PICmicro tersebut. Silahkan kunjungi www.microchip.com untuk melihat berbagai produk chip tersebut.Pada awalnya, PIC merupakan kependekan dari Programmable Interface Controller. Tetapi pada perkembangannya berubah menjadi Programmable Intelligent Computer. PIC termasuk keluarga mikrokonktroler berarsitektur Harvard yang dibuat oleh Microchip Technology.

Masing-masing keluarga mempunyai turunan sendiri-sendiri. Sekarang kita akan membahas
pembagian jenis-jenis mikrokontroler yang telah umum digunakan.

Mikrokontroler AT89S52
Mikrokontroler 89S52 merupakan versi terbaru dibandingkan mikrokontroler AT89C51 yang telah banyak digunakan saat ini. AT89S52 mmpunyai kelebihan yaitu mempunyai flash memori sebesar 8K bytei, RAM 256 byte serta 2 buah data pointer 16 bit, Spesifikasinya:
  • Kompatibel dengan keluarga mikrokontroler MCS51 sebelumnya.
  • 8 K Bytes In system Programmable (ISP) flash memori dengan kemampuan 1000 kali baca/tulis
  • Tegangan kerja 4-5 V
  • Bekerja dengan rentang 0 – 33MHz
  • 256×8 bit RAM internal
  • 32 jalur I/O dapat deprogram
  • 3 buah 16 bit Timer/Counter
  • 8 sumber interrupt
  • saluran full dupleks serial UART
  • watchdog timer
  • dual data pointer
  • Mode pemrograman ISP yang fleksibel (Byte dan Page Mode)


Jenis-jenis Mikrokontroler Atmel lain yang ada di pasaran adalah sebagai berikut:
  • Atmel AT91 series (ARM THUMB architecture)
  • Atmel AVR32
  • AT90, Tiny & Mega series – AVR (Atmel Norway design)
  • Atmel AT89 series (Intel 8051/MCS51 architecture)
  • MARC4


AMCC
Hingga Mei 2004, mikrokontroler ini masih dikembangkan dan dipasarkan oleh IBM, hingga
kemudian keluarga 4xx dijual ke Applied Micro Circuits Corporation, jenis-jenisnya yaitu:
  • 403 PowerPC CPU (PPC 403GCX)
  • 405 PowerPC CPU (PPC 405EP, PPC 405GP/CR, PPC 405GPr, PPC NPe405H/L)
  • 440 PowerPC Book-E CPU (PPC 440GP, PPC 440GX, PPC 440EP/EPx/GRx, PPC440SP/SPe)


Cypress MicroSystems
Jenis dari Cypress MicroSystems yang ada di pasaran adalah CY8C2xxxx (PSoC)
Freescale Semiconductor
Hingga 2004, mikrokontroler ini dikembangkan dan dipasarkan oleh Motorola, yang divisi
semikonduktornya dilepas untuk mempermudah pengembangan Freescale Semiconductor, adapun
jenis-jenisnya yaitu sebagai berikut:
  • 8-bit (68HC05 (CPU05), 68HC08 (CPU08), 68HC11 (CPU11))
  • 6-bit (68HC12 (CPU12), 68HC16 (CPU16), Freescale DSP56800 (DSPcontroller))
  • 32-bit (Freescale 683XX (CPU32), MPC500, MPC 860 (PowerQUICC), MPC 8240/8250 (PowerQUICC II), MPC 8540/8555/8560 (PowerQUICC III))


Fujitsu
Jenis chip mikrokontroler yang dikeluarkan oleh fujitsu diantaranya adalah sebagai berikut:
  • F2MC Family (8/16 bit)
  • FR Family (32 bit)
  • FR-V Family (32 bit RISC)


Holtek
Chip mikrokontroler keluaran holtek adalah jenis HT8.

Intel
Intel adalah salah satu perusahan yang banyak mengeluarkan jenis chip di pasaran, secara umum
intel mengeluarkan dua jenis chip mikrokontroler yaitu:
  • 8-bit (8XC42, MCS48, MCS51, 8061, 8xC251)
  • 16-bit (80186/88, MCS96, MXS296, 32-bit, 386EX, i960)


Microchip
Dalam mengeluarkan prduknya, microchip membagi produknya kedalam beberapa jenis yaitu:
  • Low End, Mikrokontroler PIC 12-bit
  • Mid Range, Mikrokontroler PIC 14-bit (PIC16F84, PIC16F877)
  • 16-bit instruction PIC
  • High End, Mikrokontroler PIC 16-bit


National Semiconductor
Jenis chip mikrokontroler yang dikeluarkan oleh National Semiconductor adalah jenis COP8 dan CR16.

NEC
NEC mempunyai beberapa jenis chip mikrokontroler yang ada dipasaran yaitu : jenis 17K, 75X, 78K,V850.

Philips Semiconductors
Ada tiga jenis chip mikrokontroler yang dikeluarkan oleh perusahaan ini yaitu : LPC2000, LPC900,LPC700.

Renesas Tech. Corp.
Renesas adalah perusahan patungan Hitachi dan Mitsubishi. Perusahaan ini mengeluarkan beberapa jenis mikrokontroler yang ada dipasaran yaitu : H8, SH, M16C, M32R.

ST Microelectronics
STMicroelectronic merupakan salah satu perusahaan yang bergerak juga dalam produksi chip mikrokontroler, diantaranya produknya adalah : ST 62, ST 7.

Texas Instruments
Dua jenis chip mikrokontroler yang di produksi oleh perusahaan ini adalah : TMS370, MSP430.

Western Design Center
Perusahaan Wistern Design Center memproduksi dua tipe chip mikrokontroler yang beredar di pasaran yaitu:
  • Tipe 8-bit (W65C02-based μCs)
  • Tipe 16-bit (W65816-based μCs)


Ubicom
Ubicom memproduksi beberapa tipe chip mikrokontroler diantaranya adalah:
  • SX-28, SX-48, SX-54 Seri Ubicom’s SX series adalah jenis mikrokontroler 8 bit yang, tidak seperti biasanya, memiliki kecepatan tinggi, memiliki sumber daya memori yang besar, dan fleksibilitas tinggi. Beberapa pengguna menganjurkan mikrokontroller pemercepat PICs. Meskipun keragaman jenis mikrokontroler Ubicom’s SX sebenarnya terbatas, kecepatan dan kelebihan sumber dayanya yang besar membuat programmer bisa membuat perangkat virtual lain yang dibutuhkan. Referensi bisa ditemukan di Parallax’s Web site, sebagai penyalur utama.
  • IP2022 Ubicom’s IP2022 adalah mikrokontroler 8 bit berkecepatan tinggi (120 MIPs). Fasilitasnya berupa: 64k FLASH code memory, 16k PRAM (fast code dan packet buffering), 4k data memory, 8-channel A/D, various timers, and on-chip support for Ethernet, USB, UART, SPI and GPSI interfaces.


Xilinx
Ada dua jenis chip mikrokontroler yang dikeluarkan oleh perusahaan Xilink diataranya adalah:
  • Microblaze softcore 32 bit microcontroller
  • Picoblaze softcore 8 bit microcontroller


ZiLOG
Dua jenis chip mikrokontroler dari ZiLOG yang ada di pasaran adalah:
  • Z8
  • Z86E02

Disamping itu, Ada banyak mikrokontroller yang dirancang oleh produsen sebagai sarana hobi.Biasanya mikrokontroller seperti ini dimuati interpreter BASIC, dihubungkan ke bagian Dual Inline Pin bersama power regulator dan beberapa fasilitas lain. PICs sepertinya sangat popular untuk jenis ini, barangkali karena adanya perlindungan terhadap listrik statis. Diantara produk ini adalah:
Parallax, Inc
  • BASIC Stamp. Nama besar di mikrokontroler BASIC, meskipun sebenarnya lamban dan harganya tidak sebanding.
  •  SX-Key. Harga murahnya harus dibayar dengan kualitas yang buruk.
  • PicAxe Murah, tidak lebih dari sekedar PIC yang dimuati BASIC. Bagian programmernya ditancapi dengan 3 resistors. Penawaran BASIC menawarkan fungsionalitas yang besar dengan adanya fasilitas IF..GOTO
A.ki.memahami konsep teknologi komputer terapan jaringan

PENGERTIAN KOMPUTER TERAPAN JARINGAN

pengertian dari komputer terpan jaringan adalah penerapan dari ilmu komputer dan jaringan yang digunakan untuk penyelesaian masalah praktis yang langsung mempengaruhi dan dipakai dalam kehidupan sehari-hari.
Tanenbaum (1997) menyatakan pengertian dasar jaringan komputer sebagai berikut.


  • Sekelompok komputer otonom yang saling berhubungan satu dengan yang lain menggunakan protokol komunikasi melalui media komunikasi sehingga dapat saling berbagi informasi, aplikasi, dan perangkat keras secara bersama-sama.

  • Jaringan komputer juga diartikan sebagai kumpulan sejumlah terminal komunikasi yang berada di berbagai lokasi yang terdiri lebih dari satu komputer.

Bagan sistem komputer minimal


Untuk lebih memahami konsep komputer anda bisa perhatikan struktur organisasi komputer disamping dan berikut penjelasannya tentang fungsi tiap bagian bagan sistem komputer minimal. :


Fungsi tiap bagian bagan sistem komputer minimal:


1. Input Device (Alat Masukan)

Adalah perangkat keras komputer yang berfungsi sebagai alat untuk memasukan data atau perintah ke dalam komputer

2. Output Device (Alat Keluaran)
Adalah perangkat keras komputer yang berfungsi untuk menampilkan keluaran sebagai hasil pengolahan data. Keluaran dapat berupa hard-copy (ke kertas), soft-copy (ke monitor), ataupun berupa suara.

3. I/O Ports
Bagian ini digunakan untuk menerima ataupun mengirim data ke luar sistem. Peralatan input dan output di atas terhubung melalui port ini.

4. CPU (Central Processing Unit)
CPU merupakan otak sistem komputer, dan memiliki dua bagian fungsi operasional, yaitu: ALU (Arithmetical Logical Unit) sebagai pusat pengolah data, dan CU (Control Unit) sebagai pengontrol kerja komputer.

5. Memori
Memori terbagi menjadi dua bagian yaitu memori internal dan memori eksternal. Memori internal berupa RAM (Random Access Memory) yang berfungsi untuk menyimpan program yang kita olah untuk sementara waktu, dan ROM (Read Only Memory) yaitu memori yang haya bisa dibaca dan berguna sebagai penyedia informasi pada saat komputer pertama kali dinyalakan.

6. Data Bus
Adalah jalur-jalur perpindahan data antar modul dalam sistem komputer. Karena pada suatu saat tertentu masing-masing saluran hanya dapat membawa 1 bit data, maka jumlah saluran menentukan jumlah bit yang dapat ditransfer pada suatu saat. Lebar data bus ini menentukan kinerja sistem secara keseluruhan. Sifatnya bidirectional, artinya CPU dapat membaca dan menirma data melalui data bus ini. Data bus biasanya terdiri atas 8, 16, 32, atau 64 jalur paralel.

7. Address Bus
Digunakan untuk menandakan lokasi sumber ataupun tujuan pada proses transfer data. Pada jalur ini, CPU akan mengirimkan alamat memori yang akan ditulis atau dibaca. Address bus biasanya terdiri atas 16, 20, 24, atau 32 jalur paralel.

8. Control Bus
Control Bus digunakan untuk mengontrol penggunaan serta akses ke Data Bus dan Address Bus. Terdiri atas 4 samapai 10 jalur paralel.

B. kd.menyajikan konsep teknologi komputer terapan jaringan

Jenis-jenis Jaringan
LAN : Jaringan yang menghubungkan sejumlah komputer yang ada dalam satu lokasi dengan area yang terbatas seperti ruang atau gedung. Area maksimal 10km.

WAN : Jaringan antara LAN satu dengan LAN yang lain yang dipisahkan oleh lokasi yang cukup jauh. Jangkauan antara 10 s/d 50km.

MAN (Metropolitan Area Network) : Jaringan Komputer yang lebih luas dan lebih canggih dari Jenis Jaringan Komputer LAN. Disebut Metropolitan Area Network karena Jenis Jaringan Komputer MAN ini biasa digunakan untuk menghubungkan jaringan komputer dari suatu kota ke kota lainnya.





Jaringan Klien-Server


· Menghubungkan komputer server (induk) dengan komputer klien atau workstation.


· Komputer server menyediakan fasilitas yang diperlukan komputer klien.


· Kelemahannya adalah :
o  Biaya mahal karena memerlukan komputer yang berkemampuan tinggu untuk dijadikan server.


o  Kelancaran jaringan sangat bergantung pada komputer server, jika server mengalami gangguan maka jaringan akan terganggu.


Jaringan Peer To Peer

· Menghubungkan beberapa komputer dalam sebuah jaringan.

· Pertukaran data dapat dilakukan dengan komputer tehbung tanpa komputer server.

· Keunggulannya adalah :
o Hak akses semua komputer sama rata.


o Biaya lebih murah karena tidak memiliki indikator tertentu untuk komputer server.

o Kelancaran jaringan tidak terganggu satu sama lain.


· Kelemahannya adalah :
o   Trobelshooting jaringan lebih rumit karena komputer yang terhubung memungkinkan terlibat komunikasi.


o   Sistem keamanan jaringan ditentukan oleh masing-masing pengguna dengan mengatur fasilitas keamanan yang dimiliki.


o   Data tersebar pada masing-masing komputer maka backup data dilakukan ada masing-masing komputer.

Macam dan jenis mikrokontroler populer:

1. Mikrokontroler AVR
Mikrokonktroler Alv and Vegard’s Risc processor atau sering disingkat AVR merupakan mikrokonktroler RISC 8 bit. Karena RISC inilah sebagian besar kode instruksinya dikemas dalam satu siklus clock.
Mikrokontroler AVR merupakan salah satu jenis arsitektur mikrokontroler yang menjadi andalan Atmel. Arsitektur ini dirancang memiliki berbagai kelebihan dan merupakan penyempurnaan dari arsitektur mikrokontroler-mikrokontroler yang sudah ada.
Berbagai seri mikrokontroler AVR telah diproduksi oleh Atmel dan digunakan di dunia sebagai mikrokontroler yang bersifat low cost dan high performance. Di Indonesia, mikrokontroler AVR banyak dipakai karena fiturnya yang cukup lengkap, mudah untuk didapatkan, dan harganya yang relatif terjangkau.
A. Varian Mikrokontroler AVR

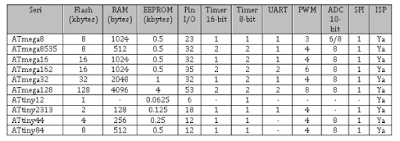

Antar seri mikrokontroler AVR memiliki beragam tipe dan fasilitas, namun kesemuanya memiliki arsitektur yang sama, dan juga set instruksi yang relatif tidak berbeda. Tabel dibawah ini membandingkan beberapa seri mikrokontroler AVR buatan Atmel.
Keterangan:
  • Flashadalah suatu jenis Read Only Memory yang biasanya diisi dengan program hasil buatan manusia yang harus dijalankan oleh mikrokontroler
  • RAM (Random Acces Memory) merupakan memori yang membantu CPU untuk penyimpanan data sementara dan pengolahan data ketika program sedang running
  • EEPROM (Electrically Erasable Programmable Read Only Memory) adalah memori untuk penyimpanan data secara permanen oleh program yang sedang running
  • Port I/O adalah kaki untuk jalur keluar atau masuk sinyal sebagai hasil keluaran ataupun masukan bagi program
  • Timer adalah modul dalam hardware yang bekerja untuk menghitung waktu/pulsa
    • UART (Universal Asynchronous Receive Transmit) adalah jalur komunikasi data khusus secara serial asynchronous
  • PWM (Pulse Width Modulation) adalah fasilitas untuk membuat modulasi pulsa
  • ADC (Analog to Digital Converter) adalah fasilitas untuk dapat menerima sinyal analog dalam range tertentu untuk kemudian dikonversi menjadi suatu nilai digital dalam range tertentu
  • SPI (Serial Peripheral Interface) adalah jalur komunikasi data khusus secara serial secara serial synchronous
  • ISP (In System Programming) adalah kemampuan khusus mikrokontroler untuk dapat diprogram langsung dalam sistem rangkaiannya dengan membutuhkan jumlah pin yang minimal
B.  Arsitektur Mikrokontroler AVR
Mikrokontroler AVR sudah menggunakan konsep arsitektur Harvard yang memisahkan memori dan bus untuk data dan program, serta sudah menerapkan single level pipelining. Selain itu mikrokontroler AVR juga mengimplementasikan RISC (Reduced Instruction Set Computing) sehingga eksekusi instruksi dapat berlangsung sangat cepat dan efisien. Blok sistem mikrokontroler AVR dapat dilihat dalam Gambar di bawah
Salah satu seri mikrokontroler AVR yang banyak menjadi andalan saat ini adalah tipe ATtiny2313 dan ATmega8535. Seri ATtiny2313 banyak digunakan untuk sistem yang relatif sederhana dan berukuran kecil. Berikut adalah feature-feature mikrokontroler seri ATtiny2313.
  • Kapasitas memori Flash 2 Kbytes untuk program
  • Kapasitas memori EEPROM 128 bytes untuk data
  • Maksimal 18 pin I/O
  • 8 interrupt
  • 8-bit timer
  • Analog komparator
  • On-chip oscillator
  • Fasilitas In System Programming (ISP)
Sedangkan ATmega8535 banyak digunakan untuk sistem yang kompleks, memiliki input sinyal analog, dan membutuhkan memori yang relatif lebih besar. Berikut adalah feature-feature mikrokontroler seri ATmega8535.
  • Memori Flash 8 Kbytes untuk program
  • Memori EEPROM 512 bytes untuk data
  • Memori SRAM 512 bytes untuk data
  • Maksimal 32 pin I/O
  • 20 interrupt
  • Satu 16-bit timer dan dua 8-bit timer
  • 8 channel ADC 10 bit
  • Komunikasi serial melalui SPI dan USART
  • Analog komparator
  • 4 I/O PWM
  • Fasilitas In System Programming (ISP)
2. Mikrokontroler MCS-51
Mikrokonktroler ini termasuk dalam keluarga mikrokonktroler CISC (Complex Instruction Set Computer). Sebagian besar instruksinya dieksekusi dalam 12 siklus clock.
Mikrokontroler MCS51 buatan Atmel terdiri dari dua versi, yaitu versi 20 kaki dan versi 40 kaki. Semua mikrokontroler ini dilengkapi dengan Flash PEROM (Programmable Eraseable Read Only Memory) sebagai media memori-program, dan susunan kaki IC-IC tersebut sama pada tiap versinya.
Perbedaan dari mikrokontroler-mikrokontroler tersebut terutama terletak pada kapasitas memori-program, memori-data dan jumlah pewaktu 16-bit. Perbedaan mikrokontroler Atmel MCS51 tersebut ditunjukan pada Tabel di bawah

Mikrokontroler MCS51 Atmel versi mini (20 pin) dan versi 40 pin secara garis besar memiliki struktur dasar penyusun arsitektur mikrokontroler yang sama. Bagian-bagian tersebut secara lebih lengkap (detil) ditunjukan dalam diagram blok berikut.

Mikrokontroler MCS51 Atmel versi 40 kaki mempunyai 32 kaki sebagai port paralel dan 8 pin yang lain untuk konfigurasi kerja mikrokontroler. Satu port paralel terdiri dari 8 kaki, dengan demikian 32 kaki tersebut membentuk 4 buah port paralel yang masing-masing dikenal sebagai port 0, port 1, port 2, port3. Nomor dari masing-masing jalur (kaki) dari port paralel mikrokontroler MCS51 Atmel mulai dari 0 sampai 7, jalur (kaki) pertama dari port 0 disebut sebagai P0.0 dan jalur terakhir untuk port 3 adalah P3.7. Mikrokontroler MCS51 Atmel versi mini mempunyai 20 kaki, 15 kaki diantaranya adalah kaki port1 dan port 3. 5 kaki yang lain untuk konfigurasi kerja mikrokontroler. Port 1 terdiri dari 8 jalur yaitu P1.0 sampai P1.7 dan port 3 terdiri dari 7 jalur yaitu P3.0 sampai P3.5 dan P3.7. Susunan kaki mikrokontroler MCS51 atmel versi 40 kaki dapat dilihat pada Gambar di bawah
1.fungsi-fungsi kaki (pin)
a. VCC
Kaki VCC digunakan untuk masukan suplai tegangan.
b. GND
Kaki (pin) GND funsinya sebagai saluran ground atau pentanahan.
c. RST
Kaki RST fungsinya sebagai masukan reset. Kondisi “1” selama 2 siklus mesin pada saat oscillator bekerja akan me-reset mikrokontroler yang bersangkutan.
d. ALE/
Kaki ALE digunakan sebagai keluaran ALE atau Adreess Latch Enable yang akan menghasilkan pulsa-pulsa untuk menahan byte rendah (low byte) alamat selama mengakses memori eksternal. Kaki ini juga berfungsi sebagai masukan pulsa program (the program pulse input) atau selama pemrograman flash.Pada operasi normal, ALE akan berpulsa dengan laju 1/6 dari frekuensi kristal dan dapat digunakan sebagai pewaktuan (timing) atau pendekatan (clocking) rangkainan eksternal.
Kaki (Program Store Enable) merupakan sinyal baca untuk memori program eksternal. Saat mikrokontroler MCS51 menjalankan program dari memori eksternal, akan diaktifkan dua kali per-siklus mesin, kecuali dua aktivasi dilompati (diabaikan) saat mengakses memori data eksternal.
e. /VPP
Kaki /VPP ( Exkternal Access Enable) fungsinya sebagai kontrol untuk mengakses memori. harus dihubungkan ke ground, jika mikrokontroler akan mengeksekusi program dari memori eksrternal. Selain itu harus dihubungkan ke VCC jika akan mengakses program secara internal. Kaki ini juga berfungsi untuk menerima tegangan 12V (VPP) selama pemrograman flash, khususnya untuk tipe mikrokontroler 12V volt.
f. XTAL1
Kaki XTAL1 merupakan masukan untuk penguat inverting oscillator dan masukan untuk clock internal pada rangkaian operasi mikrokontroler.
g. XTAL2
Kaki XTAL2 merupakan keluaran dari rangkaian penguat inverting oscilator

3. Mikrokontroler PCI

Pada awalnya, PIC merupakan kependekan dari Programmable Interface Controller. PIC termasuk keluarga mikrokonktroler berarsitektur Harvard yang dibuat oleh Microchip Technology. Awalnya dikembangkan oleh Divisi Mikroelektronik General Instruments dengan nama PIC1640.
PIC memungkinkan Anda untuk mengontrol perangkat output ketika mereka dipicu oleh sensor dan switch. Program dapat dihasilkan dengan menggunakan diagram alur dalam perangkat lunak komputeryang kemudian dapat di-download ke dalam chip PICMereka dapat ditulis ulang sebanyak yang Anda inginkanMemori jenis ini disebut memori flash.
Sebuah mikrokontroler PIC adalah sirkuit terpadu tunggal cukup kecil untuk muat di telapak tangan dan berisi memori pengolahan unit, Jam dan sirkuit Input / Output dalam satu unit. Sebuah mikrokontrolerPIC, oleh karena itu, sering digambarkan sebagai komputer dalam sirkuit terpadu.  Mikrokontroler PICdapat dibeli kosong dan kemudian diprogram dengan program kontrol tertentuMikrokontroler PIC jugadapat dibeli dengan pradiprogram seperangkat perintah yang memungkinkan download langsung darikabel komputer dan mengurangi biaya peralatan pemrograman.


4. Mikrokontroler ARM



ARM adalah prosesor dengan arsitektur set instruksi 32­bit RISC (Reduced Instruction Set Computer) yang dikembangkan oleh ARM Holdings. ARM merupakan singkatan dari Advanced RISC Machine (sebelumnya lebih dikenal dengan kepanjangan Acorn RISC Machine). Pada awalnya ARM prosesor dikembangkan untuk PC (Personal Computer) oleh Acorn Computers, sebelum dominasi Intel x86 prosesor­ Microsoft di IBM PC kompatibel menyebabkan Acorn Computers bangkrut.
Melalui izin dari seluruh dunia, arsitektur ARM adalah yang paling umum dilaksanakan 32-bit set instruksi arsitektur. Arsitektur ARM diimplementasikan pada WindowsUnixdan sistem operasi mirip Unix, termasuk Apple iOSAndroidBSDInfernoSolarisWebOSPlan 9 dan GNU / Linux. Advanced RISC Machine awalnya dikenal sebagai Mesin Acorn RISC.

Macam dan jenis komputer terapan jaringan:

a. Jenis komputer terapan jaringan berdasarkan fungsi alat


- Jaringan nirkabel(Wi-Fi)



wireless adalah teknologi tanpa kabel, dalam hal ini adalah melakukan hubungan telekomunikasi dengan menggunakan gelombang elektromagnetik sebagai pengganti kabel. Saat ini teknologi wireless berkembang dengan pesat, secara kasat mata dapat dilihat dengan semakin banyaknya pemakaian telepon sellular, selain itu berkembang pula teknologi wireless yang digunakan untuk akses internet.

Wireless LAN menggunakan gelombang elektromagetik (radio dan infra merah) untuk melakukan komunikasi data menyalurkan data dari satu point ke point yang lain tanpa melalui fasilitas fisik. Koneksi ini menggunakan frekuensi tertentu untuk menyalurkan data tersebut, kebanyakan Wireless LAN menggunakan frekuensi 2,4 GHz.




Kelebihan dan Kekurangan Wirelles :


Kelebihan :
  1. Pemeliharaan murah
  2. Infrastruktur berdimensi kecil
  3. Pembangunan cepat
  4. Mudah dan murah untuk direlokasi dan mendukung portabilitas
  5. Koneksi internet akses 24 jam
  6. Akses internet yang cepat
  7. Bebas tanpa pulsa telepon
  8. Ramah lingkungan10.Memungkinkan menjangkau tempat yang sulit secara geografis
Kekurangan :
  1. Biaya peralatan mahal
  2. Delay yang sangat besar
  3. Kesulitan karena masalah propagasi radio
  4. Keamanan data
  5. Kapasitas jaringan karena keterbatasan spektrum
  6. Rentan terhadap noice
- Jaringan Berkabel (Wired Network)


Wire Network adalah jaringan komputer yang menggunakan kabel sebagai mediapenghantar. Jadi, data mengalir pada kabel. Kabel yang umum digunakan pada jaringankomputer biasanya menggunakan bahan tembaga. Ada juga jenis kabel lain yang menggunakanbahan sejenis fiber optic atau serat optik. Biasanya bahan tembaga banyak digunakan pada LAN

Kelebihan dan Kekurangan jaringan Berkabel :


Kelebihan:
  1. Tidak rentan terhadap penyadapan data dibanding teknologi wireless.
  2. Dengan Kabel, kecepatan yang dikutip dalam Mbps (ke bawah atau ke atas).
Kekurangan :
  1. Attenuasi meningkat pada frekuensi tinggi.
  2. Pada frekuensi tinggi, keseimbangan menurun sehingga tidak dapat mengkompensasi timbulnya acoecrosstalka dan sinyal acoenoisea

b. Jenis Komputer Jaringan Berdasarkan Alat Koneksi



- Client-Server

Client-Server adalah arsitektur jaringan yang memisahkan client (biasanya aplikasi yang menggunakan GUI) dengan server. Masing-masing client dapat meminta data atau informasi dari server. Sistem client server didefinisikan sebagai sistem terdistribusi.




- Peer to Peer

Peer To Peer adalah  jaringan komputer dimana setiap host dapat menjadi server dan juga menjadi client secara bersamaan. pengertian yang lebih tepat mengenai peer to peer (p2p) adalah sistem terkomputerisasi Client-Server dimana suatu komputer berfungsi sebagai client sekaligus sebagai server, sehingga memungkinkan komunikasi dan pertukaran resource antara dua komputer secara langsung (real time).


- Hybrid Network
Hybrid Network adalah Network yang dibentuk dari berbagai Topologi (seperrti dan Teknologi. Sebuah Hybrid Network mungkin sebagai contoh, diakibatkan oleh sebuah pengambilan alihan suatu perusahaan. Sehingga, ketika di gabungkan maka teknologi-teknologi yang berbeda tersebut harus digabungkan dalam network Tunggal. Sebuah Hybrid metwork memiliki semua Karakteristik dari topologi yang terdapat dalam jaringan tersebut.

c. Jenis Komputer Terapan Jaringan Berdasarkan Ukuran

- LAN
Local Area Network biasa disingkat LAN adalah jaringan komputer yang jaringannya hanya mencakup wilayah kecil; seperti jaringan komputer kampus, gedung, kantor, dalam rumah, sekolah atau yang lebih kecil. Saat ini, kebanyakan LAN berbasis pada teknologi IEEE 802.3 Ethernet menggunakan perangkat switch, yang mempunyai kecepatan transfer data 10, 100, atau 1000 Mbit/s.

Selain teknologi Ethernet, saat ini teknologi 802.11b (atau biasa disebut Wi-fi) juga sering digunakan untuk membentuk LAN. Tempat-tempat yang menyediakan koneksi LAN dengan teknologi Wi-fi biasa disebut hotspot.
LAN mempunyai karakteristik sebagai berikut :


1. Mempunyai pesat data yang lebih tinggi

2. Meliputi wilayah geografi yang lebih sempit

3. Tidak membutuhkan jalur telekomunikasi yang disewa dari operator telekomunikasi


- MAN
Metropolitan area network atau disingkat dengan MAN. Suatu jaringan dalam suatu kota dengan transfer data berkecepatan tinggi, yang menghubungkan berbagai lokasi seperti kampus, perkantoran, pemerintahan, dan sebagainya. Jaringan MAN adalah gabungan dari beberapa LAN. Jangkauan dari MAN ini antar 10 hingga 50 km, MAN ini merupakan jaringan yang tepa Metropolitan area network atau disingkat dengan MAN. Suatu jaringan dalam suatu kota dengan transfer data berkecepatan tinggi, yang menghubungkan berbagai lokasi seperti kampus, perkantoran, pemerintahan, dan sebagainya.

Jaringan MAN adalah gabungan dari beberapa LAN. Jangkauan dari MAN ini antar 10 hingga 50 km, MAN ini merupakan jaringan yang tepat untuk membangun jaringan antar kantor-kantor dalam satu kota antara pabrik/instansi dan kantor pusat yang berada dalam jangkauannya.


- WAN
WAN adalah singkatan dari istilah teknologi informasi dalam bahasa Inggris: Wide Area Network merupakan jaringan komputer yang mencakup area yang besar sebagai contoh yaitu jaringan komputer antar wilayah, kota atau bahkan negara, atau dapat didefinisikan juga sebagai jaringan komputer yang membutuhkan router dan saluran komunikasi publik.


WAN digunakan untuk menghubungkan jaringan lokal yang satu dengan jaringan lokal yang lain, sehingga pengguna atau komputer di lokasi yang satu dapat berkomunikasi dengan pengguna dan komputer di lokasi yang lain.


- Internet

Internet dapat diartikan sebagai jaringan komputer luas dan besar yang mendunia, yaitu menghubungkan pemakai komputer dari suatu negara ke negara lain di seluruh dunia, dimana di dalamnya terdapat berbagai sumber daya informasi dari mulai yang statis hingga yang dinamis dan interaktif.

C.Indikator Pencapaian Kompetensi

1.Jalur lalu lintas dan pengaruhnya terhadap piranti masukan dan keluaran serta pengaruhnya pada 2.prosesor diprediksi untuk kebutuhan saat ini dan masa yang akan datang
3.Disain diukur berdasarkan volume lalu lintas yang diharapkan.
4.Profil kinerja (baik/buruk) diidentifikasi dan pengaruh pada sistem lain ditinjau ulang


D.Tujuan Pembelajaran



Siswa Mampu
1.Menentukan media implementasi/transmisi sesuai kebutuhan
2.Memilih aplikasi yang sesuai dengan media
3.Mengukur media implementasi/transmisi


E.Materi Ajar (Terlampir 1b)



Pengertian komputer terapan jaringan.
•Bagan sistem komputer minimal.
•Macam dan jenis mikrokontroler populer.
•Fungsi tiap bagian bagan sistem komputer minimal.
•Macam dan jenis komputer terapan jaringan, berdasar-kan:
oFungsi alat.
oAlat koneksi.
oUkuran.

Tidak ada komentar:

Posting Komentar
